Эффект температуры предрасширения

Были проведены 18 экспериментов для изучения влияния давления экстракции, температуры предрасширения, расстояния распыления, угла столкновения, длины капилляра на размер и морфологию частиц ибупрофена полученных методом RESS. Проведённые эксперименты внесены в хронологическом порядке в табл. 1. Давление экстракции было определено в соответствии с пределом растворимости ибупрофена в сверхкритическом СО2 и эксплуатационными ограничениями системы. Самая низкая температура трубчатого резистивного нагревателя до сопла (Tсопла) составляет 125 оС. При более низкой температуре невозможно скомпенсировать тепловые потери во время расширения, что приводит к охлаждению на конце капилляра. Верхний предел температуры поддерживался 135 оС, так как при более высоких температурах полимерные материал в капиллярном сопле начинает плавиться. Капиллярную трубку короче, чем 8 мм надежно не закрепить зажимом и гайкой, поэтому самый короткий капилляр, который использовали, в эксперименте был 8 мм. Самый длинный капилляр, который использовали, был 12 мм, с увеличением длины происходит закупоривание. Расстояния распыления и угол столкновения определяли в соответствии с размерами секции осаждения.

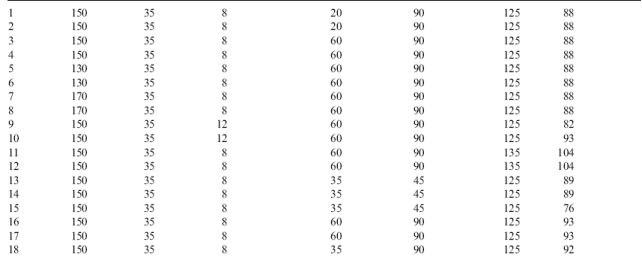

Таблица 1.Экспериментальная программа

Самое длинное расстояние между концом капилляра и столом сборки может быть 60 мм, с расстоянием между концом капилляра и дном секции осаждения 85 мм (15 мм остаётся для высоты стола сборки).

Самое большое значение размеров первоначальных частиц ибупрофена полученных от Atabay I˙lac¸ Sanayi A.S¸.(Истабул, Турция) достигало 95 мкм, а средний размер первоначальных частиц составило 45 мкм. К тому же первоначальное вещество имело чётко выраженную прямоугольную форму, тогда как частицы подвергшиеся процессу имели несимметричные формы В зависимости от экспериментальных условий средний размер частиц произведенных с помощью RESS составляет от 2,85 до 7,48 мкм. Количественные результаты экспериментов даны в табл. 2. Как видно из табл. 2, образцы, полученные из опыта 2 имеют самый маленький средний размер частиц и самое меньшее стандартное отклонение.

Кроме того, средний размер частиц и стандартное отклонение частиц полученных из опыта 16 является самым большим среди остальных образцов .Изображение первоначальных частиц показано на рис. 3б и частицы, произведенных с помощью RESS, которые были взяты после 3-х минут обработки ультразвуком. SEM изображение образцов полученных с помощью RESS показывает, что частицы высоко агригатированы. Для того чтобы измерить размер частиц, их необходимо диспергировать. Вода была выбрана как дисперсная среда, так как ибупрофен слабо растворяется в воде. Образцы подвергли ультразвуку в воде в течение 3х минут, это оказалось оптимальным временем обработки ультразвуком для частиц ибупрофена в воде. Изображение SEM показали, что обработка ультразвуком меньше 3-х минут не приводит к достаточной дисперсии и только после 3-х минут частицы ибупрофена начинают растворяться в воде.

Распределение размеров частиц (PSD), не подвергших к процессу и полученных из опытов 2 и 16 показывает, что 95 % изученных первоначальных частиц меньше 70 мкм, а частицы подвергшиеся обработке были меньше, чем 15 мкм. С другой стороны, после процесса RESS 45 % полученных частиц из опыта 2 были меньше 2 мкм и 88 % из них меньше 5 мкм. Видно, что 95 % полученных частиц из опыта 16 были меньше, чем 13 мкм и здесь нет частиц меньше чем 2 мкм. На рис. 6 представлено сравнение разброса размеров необработанных частиц из опыта 16(наихудший случай производства частиц, наибольшие средние размеры частиц, наибольшее стандартное отклонение). Видно, что даже при наихудшем результате в процессе RESS имеет место более узкое распределение размера частиц, чем у первоначального вещества.
